こんにちは。プラスチックカード印刷の専門店、バズ・プランニングです。

今回はプラスチックカードの「型抜き加工(変形サイズ:丸型、正方形、スクエア、星形、ハート型、異形抜きなど)の実績とよくある質問を詳しく解説します。ぜひ最後までお読みください。

≫まずはカードサンプルを請求する(無料)

目次

  1. 型抜き加工とは?
  2. 型抜き加工の種類は2種類
  3. プラスチックカードの型抜き加工の制作事例
  4. 型抜き(トムソン加工)でできること、できないこと
  5. プラスチックカードの型抜き加工の人気用途は?
  6. 型抜き加工についてよくある質問(FAQ)
  7. その他のオプション加工一覧
  8. 関連記事

型抜き加工とは?

「型抜き加工」とは、カード規格外のサイズ、星型や円形、ハート型など、希望する型を作り、圧力をかけて型抜きをする加工です。

カード規格サイズ(横 85.6mm × 縦 54mm × 厚さ0.76mm)ではなく、自由な形や大きさにカットすることができます。
斬新なデザインや、他とは違う形状のカードを制作したいときにおすすめの技法です。

=関連記事=

≫まずはカードサンプルを請求する(無料)

型抜き加工の種類は2種類

①トムソン加工

②プロッターカット加工

以下に、それぞれの解説をしていきます。

①トムソン加工

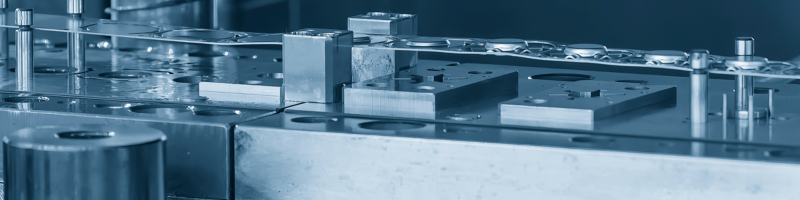

最も一般的な型抜き加工方法で、直線や曲線の金属刃を埋め込んだ型(トムソン型)をプレスして、型抜きをする加工です。

形状の自由度が高く、低コストで短納期な点が特徴として挙げられます。
カード印刷における型抜きではこちらの方法が一般的です。

②プロッターカット加工

カッター刃をコンピュータ制御してカットする加工です。

抜き型が不要なので、刃型のコストを抑えることができ、小ロットや試作品の作成に適している一方、作業時間が大幅にかかり、単価が高くなるため大ロットでの発注や、切断面にバリ・めくれ・剥がれが生じやすいので、細かい加工には不向きです。

≫まずはカードサンプルを請求する(無料)

プラスチックカードの型抜き加工の制作事例

一般的なカードサイズは、横 85.6mm × 縦 54mm でJISの規格に合わせたものです。
型抜き加工ではこのサイズ以外でのニーズに対応しています。

以下にプラスチックカードをトムソン加工で制作した事例を一部ご紹介します。

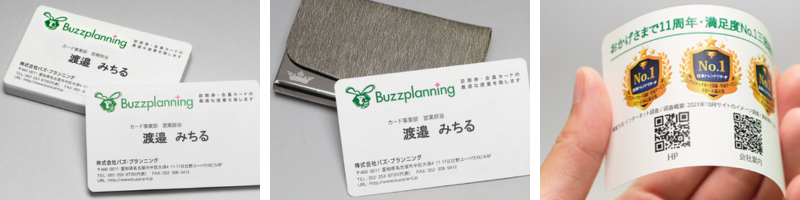

プラスチック製名刺

  • 名刺カードサイズ :横 91mm × 縦 55mm × 厚さ 0.198mm 角丸
  • 特徴:0.198mm厚の極薄白PETカードで、薄く名刺入れに入れてもかさばらない、プラスチック製の為水濡れに強い。

⇒こちらの商品について詳しくは「プラスチックカード名刺」からご覧いただけます。

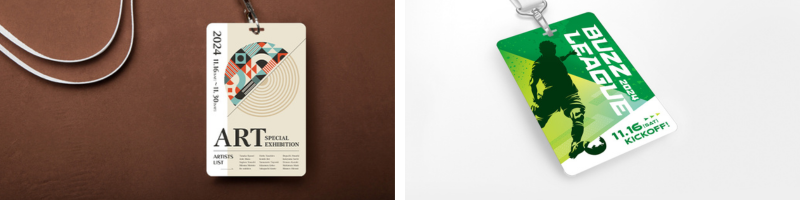

スタッフパス

  • エリアパスカードサイズ:縦 125mm × 横 88mm × 厚さ 0.76mm
  • 特徴:しっかりとした厚みのあるオンデマンドカードをベースに、ストラップが差し込めるよう穴あけ加工を施した。サイズはイベントに合わせて変更が可能。

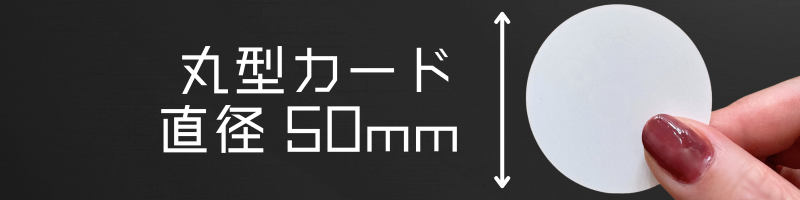

丸型カード

  • 丸型カードサイズ:直径 50mm × 厚さ 0.25mm
  • 特徴:DTP PETカードをベースに、丸型に切り抜いたカード。プラスチックカードなので、紙に比べて耐久性がある。ノベルティなどにおすすめです。

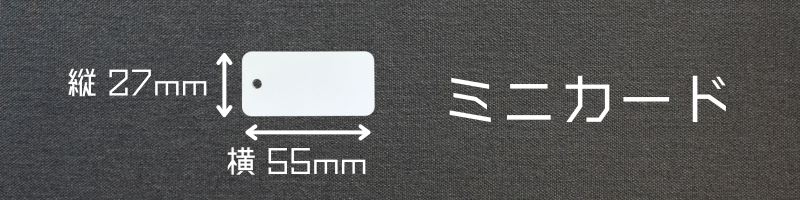

ミニカード

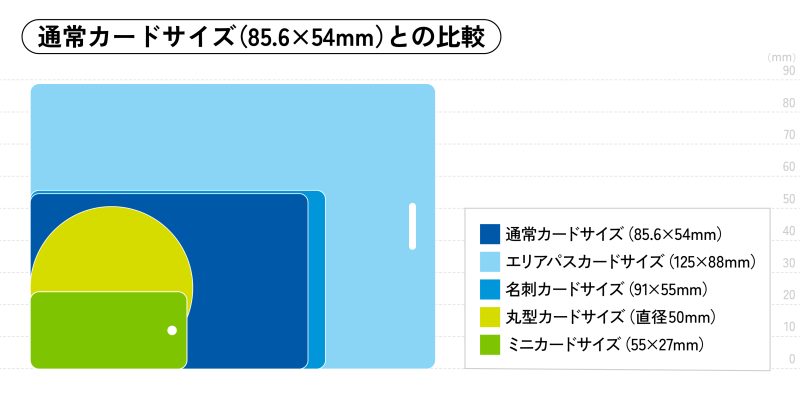

各カードと通常カードサイズとの比較

上記の他にも、刃型を作成することで、さまざまな形状に加工をすることができます。

このような加工を「異形抜き(いぎょうぬき)」と呼ぶこともあります。

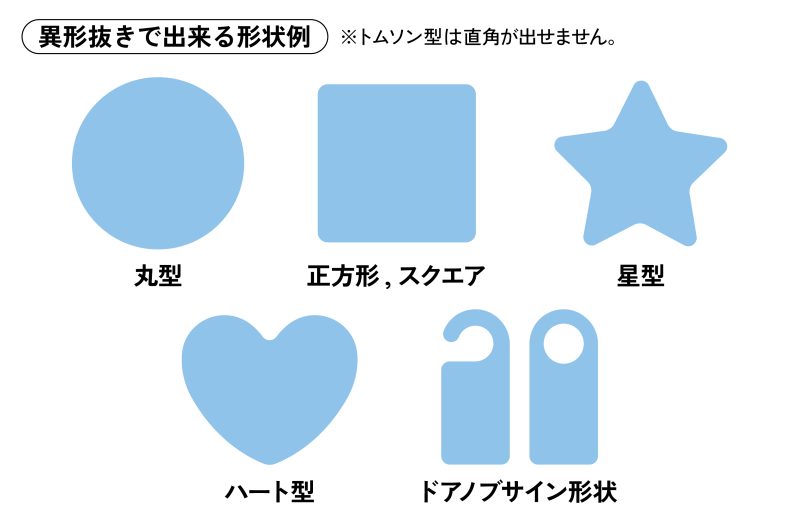

異形抜きで出来る形状例

異形抜きで出来る形状の例として、丸型、正方形(スクエア)、星形、ハート型、ドアノブサイン(DDカード)などがあります。

この他、カード規格サイズより2倍以上の大きいものや、反対に半分以下の小さいサイズでも対応が可能です。
ご検討の場合は、ぜひお見積もりをご依頼ください。

≫無料お見積もりはこちらから

型抜き(トムソン加工)でできること、できないこと

型抜き加工で できること

金属刃を曲げて型をつくることができる、ゆるやかな曲線や丸みを帯びた形の加工は可能です。
具体的には・・・

角は3R以上が望ましく、刃型と刃型の間は10mm以上は必要です。

Rとは?
 丸みの大きさを表すサイズで、Rが半径を表します。
 3Rが半径3mmの円の丸みです。
 身近なものでいうと運転免許証やクレジットカードの角が挙げられます。

型抜き加工で できないこと

金属刃を曲げて型をつくることができない、鋭利な表現(ギザギザなどの尖った形)や細やかで複雑な形の加工はできません。

シャープなデザインは、金属の刃を曲げてでも型が作れるような、丸みを帯びたデザインへ変更する工夫が必要です。

≫まずはカードサンプルを請求する(無料)

プラスチックカードの型抜き加工の人気用途は?

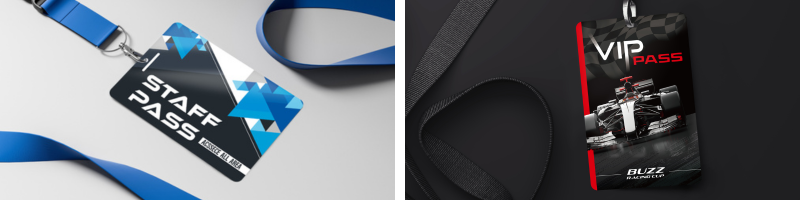

プラスチックカードの型抜き加工の人気用途はエリアパスカード(スタッフパス)です。

エリアパスカードとは、入場に際しての紙チケットやスマホの電子チケット(QRチケット)とは別に、首からぶら下げて使用するプラスチックカードのことです。
首から下げていれば、一目でエリア通行可能かどうか認識できるため、大人数のライブやスポーツイベントにて採用されています。

バズ・プランニングでは、様々なイベントのエリアパスカードの制作実績もございます!

 【制作一例】

  • コンサートツアーのバックステージパス
  • スポーツのファミリーイベントへの参加パス
  • レースの観戦エリア通行パス
  • スポーツイベントのVIPエリア通行証 等

またエリアパスカードは、紙チケットやスマホの電子チケット(QRチケット)とは違い、耐久性に優れているため、型崩れなくコレクションアイテムとして保管することが可能なため、ノベルティとして、レプリカのエリアパスカードを作成される方も増えてきています。

=関連記事=

≫まずはカードサンプルを請求する(無料)

型抜き加工についてよくある質問(FAQ)

Q1.型抜き加工はどの種類のカードでも加工できますか?

A1.ベースとして加工ができるのは、DTP PETカードオンデマンドカードの2種類のみです。

カード種類

型抜き加工

カードの特長
P
E
T



高品質
PET
カード
×
  • 白色度が高く、コシの強い素材
  • 大きさはクレジットカードと同じですが(横 85.6mm × 縦 54mm)厚みが、0.25mmとテレホンカード程度
再生
PET
カード
×
  • ペットボトルの再生素材を利用した環境配慮型商品
  • ボールペンでの書き込みが可能
  • 大きさはクレジットカードと同じですが(横 85.6mm × 縦 54mm)厚みが、0.25mmとテレホンカード程度
DTP
PET
カード
  • 短納期に対応
  • 裏面4色印刷にも対応
  • ボールペンでの書き込みが可能
  • 大きさはクレジットカードと同じですが(横 85.6mm × 縦 54mm)厚みが、0.25mmとテレホンカード程度








PVC
カード
×
  • しっかりとした厚みがあり、存在感のあるカード
  • クレジットカードやキャッシュカードに準じた仕様
    (横 85.6mm × 縦 54mm × 厚さ0.76mm/0.5mm)
オンデ
マンド
カード
  • 高品質な印刷を実現し、安価に両面フルカラー印刷が可能
  • 1枚ずつ異なった文字情報を印刷(プリントorエンボス)することも可能
  • クレジットカードやキャッシュカードに準じた仕様
    (横 85.6mm × 縦 54mm × 厚さ0.76mm/0.5mm)
  • しっかりとした厚みがあるので、エリアパスカードにおすすめ

V
I
P


ヘアライン
カード
×
  • 金銀のヘアラインカード
  • 印刷は箔押しで高級感を演出
  • 写真の印刷はできません
マット
ブラック
カード
×
  • 両面ツヤ消しのマットブラックカード
  • 印刷は箔押しで高級感を演出
  • 写真の印刷はできません


マット
ホワイト
カード
×
  • サラッとした手触りが特徴の、ツヤ消しのホワイトカード
  • 両面マット調仕上げの白を基調としたデザインにオススメ
  • 診察券に人気のカード
3連
キーホルダー
カード
×
  • 一般的なカードサイズ(横 85.6mm × 縦 54mm × 厚さ0.76mm)を3分割できるカード
  • 3分割したカード(1つ 横 28.5mm × 縦 54mm × 厚さ0.76mm)をミニカードとして使用可能

それぞれのカードのオプション価格につきましては価格表一覧からご確認ください。

>>まずはカードサンプルを請求する(無料)

Q2.可変印字(バリアブル印刷)はできますか?

A2.一部のサイズでは対応可能です。
  (ご希望の際は、事前にご相談ください)

Q3.規格外サイズだと作製費用は高くなりますか?

A3.印刷機の調整や定形外サイズにカットする作業工数など費用が上がるため、通常のカード規格よりも高くなります。
   詳細な価格につきましては、無料でお見積もりを作成しますので、お問い合わせください。

≫無料お見積もりはこちらから

Q4.オリジナルサイズや複雑な変形サイズでも作成できますか?

A4.もちろん、形状、サイズはオリジナルでも対応可能です。
       トムソン加工で加工できない、鋭利な表現(ギザギザなどの尖った形)や細やかで複雑な形のデザインは対応ができませんので、複雑な形状の場合は事前にデザインを共有していただければ、対応可否の判断をさせていただきます。

Q5.凹凸のあるエンボスナンバリングは、できますか?

A5.申し訳ありません。エンボス加工につきましては加工できる範囲が限られておりますので、対応ができません。
   エンボス加工について詳しくはこちらをご確認ください。

型抜き加工に関する「よくある質問」は以上です。
ご不明点などございましたら、お気軽にお問い合わせ下さい。

>>お問い合わせはこちらから

≫まずはカードサンプルを請求する(無料)

その他のオプション加工一覧

オプション加工 オプションの用途・内容 解説記事
サインパネル ボールペンなどで筆記可能なコーティングをする加工 記事はこちらから
バーコード プラスチックカードにバーコードを印字する加工 記事はこちらから
箔押し 金・銀などの箔を用紙に圧着させ、光沢感や高級感を演出する加工 記事はこちらから
可変印刷 1枚1枚異なる文字や画像を印刷する加工 記事はこちらから
ナンバリング 連番を印字する加工 記事はこちらから
エンボス 浮き出し文字で数字やアルファベットを表現する加工 記事はこちらから
穴あけ ストラップ用の穴を開ける加工 記事はこちらから
色校正 仕上がりや色の認識を確認するために行う試し刷り 記事はこちらから
型抜き加工 カードを任意の形に型抜く加工 本記事

>>まずはカードサンプルを請求する(無料)

関連記事

>>まずはカードサンプルを請求する(無料)

プラスチックカード印刷のご依頼は、バズ・プランニングにお任せ

プラスチックカード印刷専門店のバズ・プランニングでは、さまざまな制作実績がございます。
ご不明な点があれば、お気軽にご相談ください。

他社には無いバズ・プランニングだけの「安心取引12サービス」で、初めての後援会の会員カード作成も、経験豊富なスタッフが丁寧にサポート致します。
実際にどれくらいの価格で印刷できるのか気になる方は「価格表一」をご確認ください。

初めての方でも安心してご注文頂けるよう、無料サンプルをご用意しております。
